演播室的聲學設計直接關系到電視節目的聲效制作、節目播出聲音質量和使用效果。因此，它對聲學上的要求涉及廳堂音質設計、隔聲、隔振和噪聲控制等各方面。由于演播室的使用要求不同，它的聲學設計指標與常見的電臺錄音室也有所區別。來看一下普通演播室的聲學裝修設計步驟。
演播室聲學裝修說明 一、說明： 1.墻面聲裝具體方法：首先對原基礎墻面進行基本處理，先做1層隔聲空腔，之后在石膏板上固定軟包硬包模塊底支架，然后其中填充西斯爾吸音棉（防火），其 填充厚度為3cm，此工序為吸音、隔音結構。最后在結構層上固定塑鋁穿孔板（60cm）與軟包模塊結構；頂部為阿姆斯壯隔吸聲結構；在墻面下部及頂部作黑 （紅）胡桃踢腳線或頂帶處理。 2.聲學裝修采用的主要材料--聲學模塊及穿孔吸聲板和防火吸聲棉，均是優良耐火材料，防火吸聲棉吸音棉點火性為0-20，火焰蔓延0-10，發熱0-10，煙霧蔓延0-10，平均吸音指大于0.30。 二、專業聲學裝修技術要求： 1.聲學裝修必須達到廣電總局規定的專業演播室所需的技術指標。 （1）混響時間（演播室）：0.4-0.6S（中頻）； （2）背景噪聲級NR小于25dB。 2.外觀裝修：美觀、耐看、工藝精湛，達精裝要求。

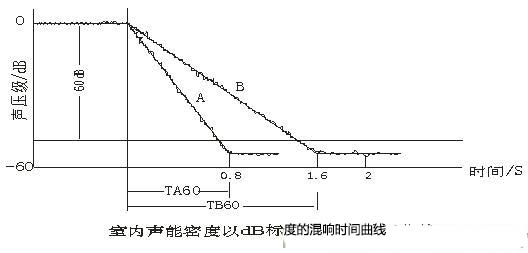

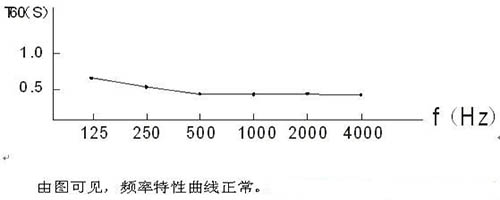

演播室音質設計結論 1. T60頻率特性曲線（見附圖）：
2. 對低頻（250Hz以下）吸聲的處理說明： （1）在墻面的處理上，采用穿孔吸音板，背后填聲學吸聲棉，起到隔聲要求，與吸音板構造間形成約50mm空腔，低頻吸聲系數高達0.54，使演播室低頻音質清晰。 （2）墻面下方采用了200mm寬的踢腳線，低頻吸聲效果增強。

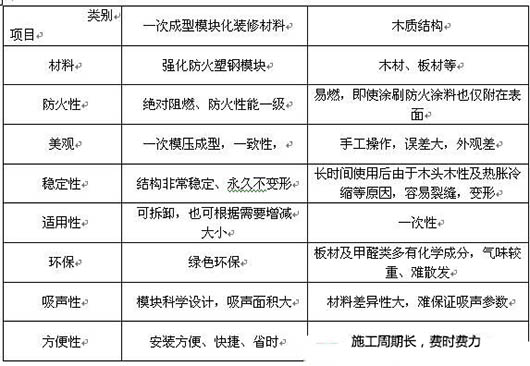

3.室內噪聲級≤NR-15（即≤30dBA）。 模塊化聲學裝修和普通材料質裝修優劣比較：
墻面的聲學裝飾平面圖： 對于演播室墻面的聲學裝飾如下圖所示：以軟包模塊，硬包模塊相間的方式加以聲學處理，根據房間面積大、高度低的客觀情況，模塊的形狀設計成豎狀的條形，從視覺上使得墻面的形狀更加協調、美觀。其構造詳圖見以下附圖：

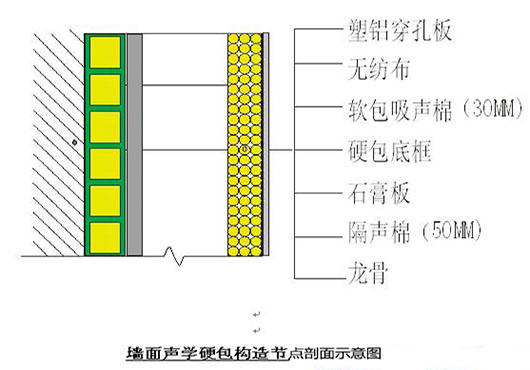

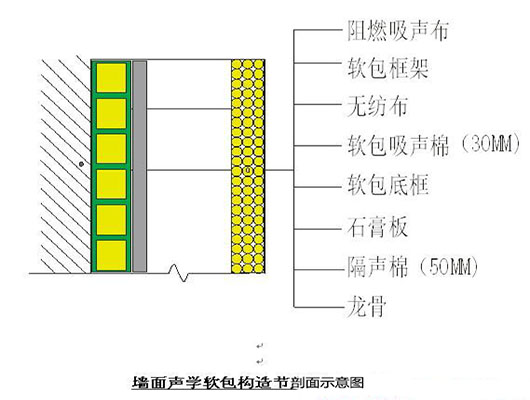

軟包飾面的顏色有很多種，一般演播室中采用藍色居多（有樣品布樣供選擇）；硬包現采用塑鋁穿孔板（8MM*20MM），美觀大方，現代感強，顏色以銀灰色居多（具體顏色有樣片供選擇）。 踢腳線及頂帶采用黑（紅）胡桃木飾面。 墻面軟包構造節點及說明： （1）先做空腔，固定龍骨，填充50MM的隔音棉，然后固定石膏板； （2）固定軟包底支架及壓條支架； （3）軟包框架內填吸聲棉，吸聲棉內附著成型吸聲布，形成吸聲腔，外包阻燃工程吸音布。 （4）依據軟包底框的分布結構，將軟包模塊體固定于軟包底框上，形成墻面軟包吸音結構。 （5）軟包吸聲結構對聲音吸收和減少反射次數起了很大的作用。 墻面硬包構造節點及說明： （1）先做空腔，固定龍骨，填充50MM的隔音棉，然后固定石膏板； （2）固定龍骨底框架； （3）在框架內填充30MM吸聲棉，吸聲棉內附著成型無紡布，形成吸聲腔，。 （4）依據軟包底框的分布結構，將外飾面銀灰色塑鋁穿孔板固定于軟包底框上，形成墻面硬包吸音結構。 （5）硬包吸聲結構對中頻的吸音可以起到良好的效果。
頂帶、踢腳線結構說明： （1）離墻200mm，面飾黑胡桃面板。 （2）為了美觀，在墻面底部做踢腳線，上部用黑胡桃陰角線壓邊。 （3）頂帶踢腳線的材質為中性吸音材料，可以對混響時間產生良好的作用。

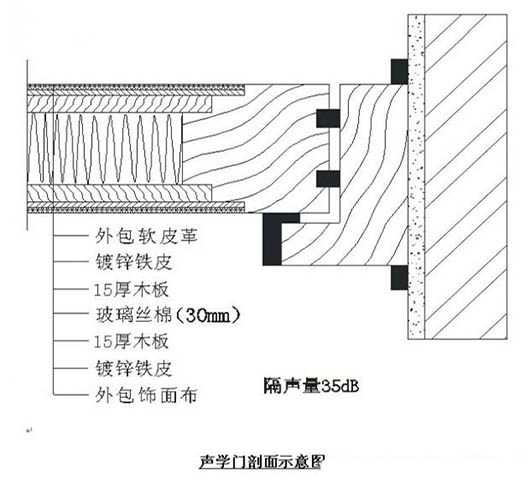

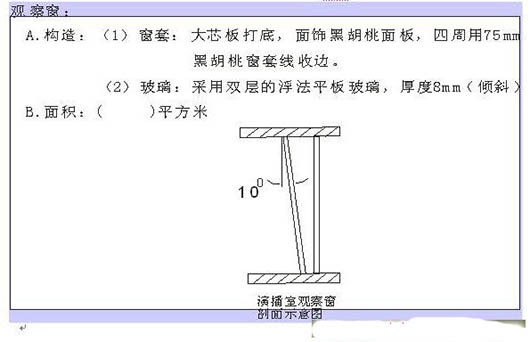

聲學門 （1）木質吸聲結構形成吸聲門的框架，內填吸聲棉，形成吸聲、隔聲空腔。 （2）吸聲棉里外雙層固定鍍鋅鐵皮，增強聲學門的隔聲性和牢固性。 （3）鍍鋅鐵皮里外雙層固定外包軟皮革，除美觀外，進一步增強聲學門的隔聲性。 （4）聲學門與門框的連接處，采用多級軟質隔聲材料進行全密封結構，有效地增強了聲學門的隔聲吸聲性。 觀察窗設計 (1)窗套:大芯板打底，面飾黑（紅）胡桃面板，四周用75mm黑胡桃窗套線收邊。 (2)玻璃:采用雙層的浮法平板玻璃，厚度8mm（傾斜）。 頂棚 A.采用@MSTRONG吸音板吊頂； B.構造圖示。 東莞市莞酈纖維棉專業研發、生產、銷售吸音棉、隔音棉、隔音氈、吸音軟包、CFR-1633防火棉、吸音隔音材料系列產品，符合國家質檢院和國家質量監督局標準，品質有保障。
